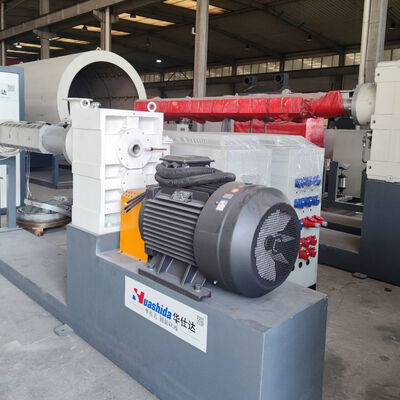

Τεχνική γραμμή εκτόξευσης σωλήνων HDPE Jacket με έλεγχο PLC της Siemens για την παραγωγή 110-2200mm προμονωμένων σωλήνων

Η γραμμή παραγωγής σωλήνων HDPE και προμονωμένων σωλήνων χρησιμοποιείται για την παραγωγή εξωτερικών προστατευτικών σωλήνων HDPE λεπτού τοιχώματος για προετοιμασμένους σωλήνες μόνωσης από αφρό πολυουρεθανίου.Η γραμμή υιοθετεί τεχνολογία βαθμονόμησης κενού για να εξασφαλίσει σταθερή λειτουργία, ομαλές επιφάνειες και ομοιόμορφο πάχος τοίχου.

Εξοπλισμένη με σύστημα ελέγχου PLC της Siemens, η γραμμή παραγωγής είναι εύκολη στη λειτουργία και υψηλά αυτοματοποιημένη.Η υψηλής ταχύτητας και αποτελεσματική απόδοσή του συμβάλλει στη μείωση του κόστους παραγωγής, ενώ παράλληλα ανταποκρίνεται στις απαιτήσεις προστασίας του περιβάλλοντος και εξοικονόμησης ενέργειας.

Ο προ-μονωμένος σωλήνας αποτελείται από έναν εργασιακό σωλήνα από χάλυβα για μέση μεταφορά, ένα μονωτικό στρώμα από πολυουρεθάνιο (PU) για θερμική μόνωση,και ένα εξωτερικό προστατευτικό μανδύα HDPE που προστατεύει το στρώμα μόνωσης και εξασφαλίζει την καθαρή εμφάνιση του σωλήνα.

Παράμετρος γραμμής παραγωγής:

(1)Χάλυβαςεύρος σωλήνων:60mm-2000mm

(2)Χρησιμοποιούμενα υλικάαλ:ISO (ισοκυανικό), POLY (πρώιμα αναμεμειγμένα πολυεθερικά πολυόλα), PE


PE-110/500

Η ροή της διαδικασίας για το μανδύα HDPE:

    Σκόρπιση με κενό PE granule--> ξηρό υλικό σε θερμό αέρα--> πλαστικοποίηση με εκτόξευση--> διαμόρφωση μούχλας--> διαμόρφωση με κενό--> ψύξη νερού--> εκτόξευση--> σωλήνα κοπής--> σωλήνα αποθήκευσης φορέα
1.αποξηρατήρας hopper 2.Μια βίδα extruder 3.εκτόξευση καλούπι πεθαίνει 4.Κεφαλαίος στήριξης 5.Καθαρότητα συσκευή βαθμονόμησης 8.Τανκ ψύξης νερού 9.εκτόξευση 10.Πλανητική κοπτική μηχανή 11.Συσσωρευτής σωλήνα 12.Φορτωτής


Προμονωμένος σωλήνας PU με αφρόΠΕπεξεργασίαΗ ροή:

Η διαδικασία παραγωγής του "pipe in pipe" (Πυροσβεστικός σωλήνας από PU)περιλαμβάνει κυρίως τρία στάδια: προεπεξεργασία της επιφάνειας του χάλυβα, παραγωγή εξωτερικού προστατευτικού σωλήνα HDPE και παραγωγή στρώματος μόνωσης.

Τα στάδια παραγωγής του στρώματος μόνωσης είναι τα ακόλουθα: πρώτον, ο χάλυβα σωλήνας διεισδύει στον εξωτερικό σωλήνα προστασίας από πολυαιθυλένιο υψηλής πυκνότητας για να σχηματίσει μια δομή περιβλήματος,και τα υποστηρίγματα είναι ομοιόμορφα διατεταγμένα στο δακτυλικό χώρο μεταξύ του χάλυβα σωλήνα και του εξωτερικού σωλήνα προστασίας πολυαιθυλενίου υψηλής πυκνότητας, και οι δύο άκρες σφραγίζονται με φλάντζες. Δεύτερον, το περίβλημα υψώνεται στην πλατφόρμα αφρού και το υλικό αφρού πολυουρεθάνου εγχέεται στο περίβλημα με μηχανή αφρού υψηλής πίεσης.Τελικά.Μετά την επεξεργασία, αφαιρείται η δομή σφράγισης και στα δύο άκρα για να ολοκληρωθεί η διαδικασία παραγωγής του στρώματος μόνωσης.

1. Υψηλής απόδοσης μονόβραχνη εκχύλισσα
Μία μόνο βίδα είναι με φραγμό και κεφαλή ανάμειξης. Νέο μοντέλο βαρέλι με σχισμή (καναλί), και τα δύο κάνουν την ασφάλεια της καλής ζελιώσεως, μεγάλης παραγωγής και σταθερής απόδοσης.

2- Κεφαλοκέφαλε.
Η κεφαλή πετσέτας αποτελείται κυρίως από μανδύλα, μούχλα λαιμού, σπειροειδές σώμα, κάλυμμα, σώμα κεφαλής πετσέτας, μπουλόνια και δαχτυλίδια θέρμανσης.
Η εσωτερική επιφάνεια που αγγίζει πλαστικά υλικά είναι γυαλισμένη και χρωματοποιημένη για να εξασφαλίζεται η ομαλή ροή των πλαστικών υλικών και να μην υπάρχει σκουριά.Η ομοιομορφία του πάχους του τοίχου του σωλήνα μπορεί να ρυθμιστεί με μπουλόνιαΤο χάλκινο μανίκι βαθμονόμησης που είναι στερεωμένο στην κεφαλή του πίνακα χρησιμοποιείται κυρίως για την ψύξη του φρέσκου σωλήνα και για την βαθμονόμηση της εξωτερικής διαμέτρου του σωλήνα.

3. Τάγμα βαθμονόμησης κενού
Η δεξαμενή βαθμονόμησης κενού αποτελείται κυρίως από πλαίσιο, δεξαμενή από ανοξείδωτο χάλυβα, σύστημα κενού, σύστημα ψύξης ψεκασμού, συσκευή ρύθμισης θέσης.Η αντλία κενού εξαντλεί τον αέρα από την σφραγισμένη δεξαμενή για να πιέσει το φρέσκο σωλήνα προσκολληθεί σε βαθμονόμηση χαλκού μανδύα και να βαθμολογήσει την εξωτερική διάμετροΟι ακροφύσια ψύξης ψύχνουν νερό ψύξης από όλες τις κατευθύνσεις στην επιφάνεια του σωλήνα για να ψύξει το σωλήνα αμέσως.

4Μηχανή αποσύρσεως
Η μηχανή εκκίνησης αποτελείται κυρίως από μηχανή κίνησης, τροχιά, δομή συμπίεσης, σύστημα ρύθμισης, πλευρική πλάκα και βάθρο θεμελίωσης.Οι γραμμές εκκίνησης κινούνται από κινητήρα εναλλασσόμενου ρεύματος με έλεγχο μετατροπής συχνότητας για να προσαρμοστούν σε διαφορετικές ταχύτητες εκτόξευσης.
Η αυτόματη συσκευή μέτρησης μήκους πραγματοποιεί την κοπή σε καθορισμένο μήκος.

5Χωρίς σκόνη
Υιοθετεί την αρχή τρύπησης λεπίδας για να συνειδητοποιήσει το κόψιμο χωρίς σκόνη.

6- Σύστημα ελέγχου.
Η πλήρης γραμμή θα μπορούσε να ελέγχεται από PLC, με καλή διεπαφή ανθρώπου-μηχανής, όλες οι τεχνικές παραμέτρους θα μπορούσαν να ρυθμιστούν και να υποδεικνύονται από οθόνη αφής.Το σύστημα ελέγχου μπορεί να σχεδιαστεί σύμφωνα με τις απαιτήσεις των πελατών.

7.Διακενωτικό πλαίσιο
Η επιφάνεια του τραπεζιού είναι από ανοξείδωτο χάλυβα.

8- Μεταφορέας αλυσίδας.
Μηχανή κυκλοφορίας διπλής αλυσίδας και μηχανή συναρμολόγησης που τροφοδοτεί συνεχώς ατσάλινους σωλήνες σε μανδύα PE, με μηχανικό έλεγχο και οριζόντια εγκατάσταση.

Παροχή ολοκληρωμένων λύσεων παραγωγής κλειδιά στα χέρια, συμπεριλαμβανομένου του σχεδιασμού, της εγκατάστασης, της θέσης σε λειτουργία και της κατάρτισης

Μοιραστείτε εκτεταμένη εμπειρία σε παγκόσμια γραμμή παραγωγής

Υποστηρίζεται από μια ομάδα ανώτερων επαγγελματιών μηχανικών

Εξοπλισμένο με ειδικό σταθμό εργασίας για πλαστικά μηχανήματα σε εθνικό επίπεδο στην Κίνα

80+ ευρεσιτεχνίες εφευρέσεων και βοηθητικών μοντέλων,50+ χώρες και περιοχές εξαγωγής,70% μερίδιο πελατών στο εξωτερικό

Συστήματα αγωγών τηλεθέρμανσης και ψύξης

Σιδηροδρομικά σωλήνες από ατσάλι, προμονωμένα από αφρό PU

Σωλήνες θερμικής μόνωσης πετρελαίου και αερίου

Βιομηχανικοί αγωγοί μεταφοράς θερμότητας

Προστασία υπογείων σωληνώσεων

Qingdao Huashida Machinery Co., LTD, είναι κατασκευαστήςσειράs τουΜηχανές για σωλήνες από πλαστικό, μηχανές για σωλήνες από αστικές εγκαταστάσεις,μόνωση σωλήνων& αντιδράσειςΜηχανές, καιΣύνδεση σωλήνων&υλικά κατά της διάβρωσης,Με 21 χρόνια εμπειρίας παραγωγής.
Τα κύρια προϊόντα μας είναι:
1. HDPE σωλήνα μανδύα για προ-μονωμένο σωλήνα
2. Ακατασταλμένοι προ-μονωμένοι σωλήνες
3. Ελαστική γραμμή παραγωγής προμονωμένων σωλήνων (PERT)
4. Ατσάλινα σωλήνα FBE/2LPE/3LPE
5. Ατσάλινο σωλήνα γραμμή αποστράγγισης
6. ΠΕπίεσησωλήνα/Σύνοδος παροχής νερού και αερίουγραμμή παραγωγής
6. γραμμή παραγωγής πλαστικών πλακών PP/PE/ φύλλα/γεωμεμβράνες
7.NBR PVC Tγραμμή παραγωγής σωλήνων/πίνακων θερμικής μόνωσης
8- υλικά και όργανα για την προστασία των αγωγών από τη διάβρωση: θερμικά συρρικνωτική επικάλυψη των αρθρώσεων, ηλεκτροσύνθεση, φορητό όπλο συγκόλλησης (εκχυλιστήρα), ράβδος συγκόλλησης PE PP.
Εργαζόμαστε με περισσότερους από 400 πελάτες στο εξωτερικό και εξάγουμε τα προϊόντα μας στο Καζακστάν, το Ουζμπεκιστάν, το Ιράν, την Τουρκία, τη Ρωσία, τη Νιγηρία και άλλες χώρες.
